تفاوت ترموکوپل و ترموول

تفاوت ترموکوپل و ترموول بیشتر در نوع کاربرد آنها مشخص می‌شود. در عرصه‌های صنعتی و تحقیقاتی، دما یکی از مهم‌ترین پارامترهایی است که باید با دقت اندازه‌گیری شود. ترموکوپل‌ها و ترموول‌ها دو ابزار کلیدی برای این منظور هستند که هر کدام ویژگی‌ها و کاربردهای متفاوتی دارند. شناخت دقیق این تجهیزات و تفاوت‌های بین آنها، می‌تواند به انتخاب بهترین راهکار برای هر کاربرد خاص کمک کند. در این مقاله، به بررسی جامع این دو فناوری می‌پردازیم تا شما را در انتخاب آگاهانه‌تر یاری دهیم.

تعریف و اصول کاری ترموکوپل

ترموکوپل، یک سنسور اندازه‌گیری دما است که بر اساس اثر ترموالکتریک کار می‌کند. وقتی دو سیم از جنس‌های مختلف به یکدیگر متصل شوند و در دماهای مختلف قرار گیرند، یک ولتاژ کوچک تولید می‌شود که می‌تواند برای اندازه‌گیری دما استفاده شود. این ویژگی اجازه می‌دهد تا ترموکوپل‌ها در محدوده وسیعی از دماها، از خیلی سرد تا خیلی داغ، استفاده شوند.

ترموکوپل‌ها در انواع مختلفی وجود دارند، مانند نوع K، J، T و E که هر کدام برای دماها و محیط‌های خاصی طراحی شده‌اند. به طور مثال، ترموکوپل نوع K که از نیکل-کرومیوم و نیکل-آلومل ساخته شده، برای کاربردهای عمومی و در دماهای بالا مناسب است.

از مزایای انواع ترموکوپل برای اندازه‌گیری دمای سطوح و محیط‌های مختلف می‌توان به قابلیت اندازه گیری دما در دامنه دمایی وسیع، پاسخ سریع نسبت به تغییرات دما، سادگی استفاده و قیمت مناسب آن اشاره کرد.

در کنار این مزایا باید به این موضوع نیز توجه داشته که دقت ترموکوپل‌ها نسبت به برخی سنسورهای دما کمتر است و به تقویت‌کننده‌های سیگنال برای خواندن دقیق دما نیاز دارند.

انواع مختلف ترموکوپل و کاربردهای آن‌ها

ترموکوپل‌ها براساس نوع کاربردشان انواع متفاوتی دارند که به طور مختصر عبارت‌اند از:

نوع K: این ترموکوپل از جمله پرکاربردترین و اقتصادی‌ترین انواع موجود است که با داشتن قابلیت اعتماد بالا، محدوده دمایی وسیعی را پوشش می‌دهد.

نوع J: مشابه نوع K، این نوع از ترموکوپل نیز رایج است اما با محدوده دمایی کوچک‌تر و عمر مفید کمتر در دماهای بالا، هزینه و قابلیت اطمینان آن با نوع K برابری می‌کند.

نوع T: برای دماهای بسیار پایین، به ویژه در کاربردهای کرایوژنیک و فریزرهای خیلی سرد، این نوع ترموکوپل به دلیل ثبات بسیار بالا مورد استفاده قرار می‌گیرد.

نوع E: این ترموکوپل در محدوده دمایی تا ۱۰۰۰ درجه فارنهایت، سیگنالی قوی‌تر و بهتر از انواع J و K فراهم می‌کند.

نوع N: از نظر محدوده دما و دقت شباهت زیادی به نوع K دارد، اما به طور کلی هزینه آن نیز بیشتر است.

نوع S: اغلب در صنایع بیوتکنولوژی و داروسازی به کار می‌رود و برای دماهای بالا مناسب است. این نوع به دلیل پایداری بالا در دماهای پایین نیز کاربرد دارد.

نوع R: برای کاربردهایی که دما بسیار بالاست، مورد استفاده قرار می‌گیرد و هزینه‌ای بالاتر از نوع S دارد، اما از نظر کارکرد و پایداری شباهت‌هایی به آن دارد.

نوع B: با داشتن بالاترین محدوده دمایی میان تمام ترموکوپل‌های معرفی شده، برای دماهای شدیداً بالا ایده‌آل است و در این شرایط دمایی، پایداری فوق‌العاده‌ای دارد.

تعریف و اصول کاری ترموول

ترموول که گاهی به آن غلاف اکسترا نیز گفته می‌شود، یکی از اجزای کلیدی در فرآیند اندازه‌گیری دما در صنایع مختلف است، به‌ویژه در محیط‌هایی که در دماهای بالا کار می‌کنند. در این زمینه‌ها، دقت در اندازه‌گیری دما بسیار حیاتی است، زیرا هرگونه خطا می‌تواند به خسارات سنگین مالی منجر شود و تأثیر منفی بر کل سیستم بگذارد.

ترموول عملاً یک سپر محافظ برای سنسورهای دما مانند ترموکوپل‌ها یا سنسورهای RTD است. این محافظ در شرایط خاص محیطی مانند دماهای بسیار بالا یا تغییرات دمای سریع و مداوم، از سنسور حفاظت می‌کند تا اطمینان حاصل شود که سنسور به طور دقیق و مؤثر عمل می‌کند. بدین ترتیب، ترموول نقش بسزایی در حفظ عملکرد صحیح و دقت لازم سنسورهای دما دارد و از آنها در برابر عوامل مخرب محیطی محافظت می‌کند. این وسیله به خصوص در صنایعی که با مواد حساس یا خطرناک سروکار دارند، از اهمیت بالاتری برخوردار است. بنابراین در تفاوت ترموکوپل و ترموول باید بگوییم هرکدام از آنها نقش‌های منحصر به فردی را در سیستم اندازه‌گیری دما ایفا می‌کنند. درواقع، ترموکوپل یک وسیله اندازه گیری دما است، در حالی که ترموول قطعه‌ای برای کمک به اندازه‌گیری بهتر دما محسوب می‌شود.

از طرفی ممکن است این سوال برای شما پیش آمده باشد که پس تفاوت بین غلاف و ترموول چیست و آیا در صورت داشتن غلاف، استفاده از ترموول اضافی باز هم ضرورت دارد؟ این سوال کاملاً منطقی است. در حقیقت، هدف از استفاده از هر دوی این‌ها محافظت از سنسور اندازه‌گیری دما است، اما سطح محافظتی که ترموول ارائه می‌دهد به مراتب بیشتر است. ترموول نه تنها سنسور را، بلکه غلاف اطراف آن را نیز حفظ می‌کند. غلاف‌هایی که برای ترموکوپل‌ها یا سنسورهای RTD استفاده می‌شوند، ممکن است در شرایط خاص، مثل تغییرات ناگهانی دما، آسیب ببینند. همچنین غلاف‌ها در برابر شوک‌های حرارتی مقاومت چندانی ندارند و ممکن است در چنین شرایطی به سرعت فرسوده شوند.

در نتیجه، ترموول را می‌توان به عنوان لایه دفاعی دوم برای حفاظت از سنسورهای حرارتی در نظر گرفت، لایه‌ای که حتی غلاف را نیز در برابر شرایط سخت محیطی محافظت می‌کند.

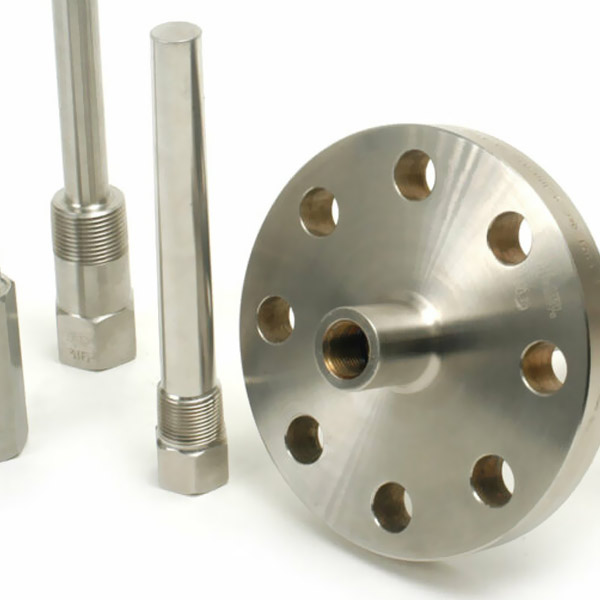

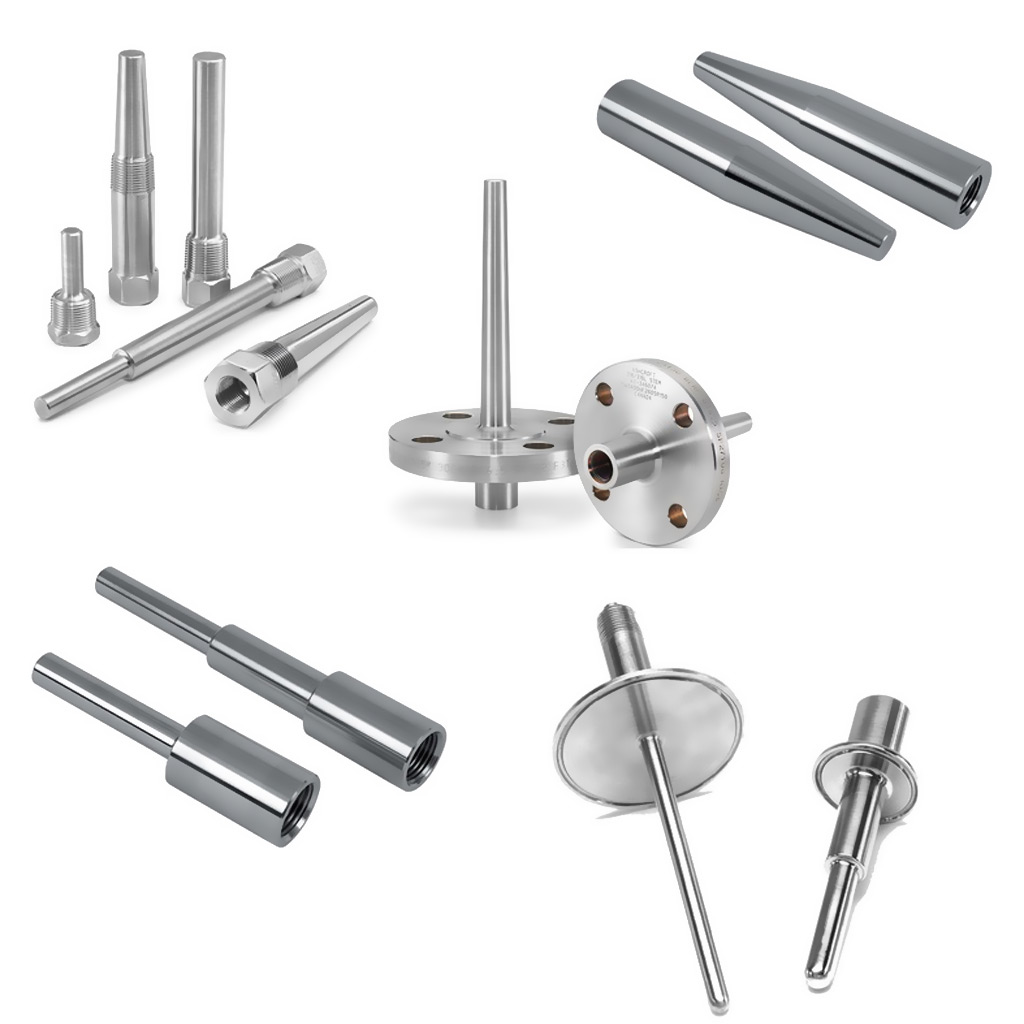

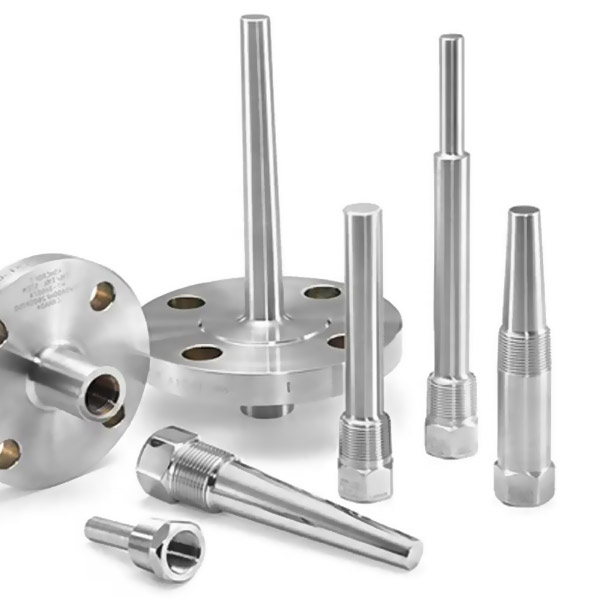

انواع ترموول مورد استفاده در صنایع مختلف

ترموول‌ها انواع مختلفی دارند که عبارت‌اند از:

ترموول استاندارد

این نوع ترموول دارای قسمت غوطه‌وری با طول یکسان در تمام بخش‌هاست و در برابر خوردگی و فرسودگی مقاومت خوبی ارائه می‌دهد.

ترموول مخروطی

در این مدل از ترموول، به مرور که به سمت نوک آن پیش می‌رویم، قطر آن تنگ‌تر می‌شود. این ترموول برای استفاده در محیط‌هایی با جریان سیال بالا مناسب است، به طور خاص برای مایعات با سرعت بیش از ۵ متر بر ثانیه و گازهای با سرعت بیش از ۱۵ متر بر ثانیه کاربرد دارد.

ترموول پله‌ای

این نوع ترموول در نوک غوطه‌وری خود ماده کمتری دارد. به همین دلیل زمان پاسخ‌دهی آن به تغییرات دما سریع‌تر است.

ترموول دنده‌ای

این نوع اتصال زمانی که فشار محیط چندان بالا نیست، مورد استفاده قرار می‌گیرد. به طور معمول بر روی لوله‌های فرایند یا مخازن به کار رفته و به سادگی نصب و جدا می‌شود. این روش نصب نسبت به سایر روش‌ها ضعیف‌تر بوده و احتمال نشتی در آن بیشتر است.

اتصال فلنجی

این نوع اتصال در شرایط فشار و سرعت بالا به کار برده می‌شود. اتصال فلنجی به راحتی به لوله‌ها و مخازن متصل شده و قابل جداسازی است. از جنس فولاد ساخته شده و در برابر مواد خورنده مقاومت بالایی دارد. هرچند قیمت بالایی دارد اما کیفیت آن نیز عالی است.

اتصال جوشی

در این روش، ترموول‌ها مستقیماً به لوله‌ها یا دیواره‌های مخزن جوش داده می‌شوند، بخصوص در شرایطی که فشار سیستم بالاست و اتصال فلنجی کارآمد نیست، از این نوع استفاده می‌شود. اتصال جوشی برای جلوگیری از نشتی نیز بسیار مؤثر است.

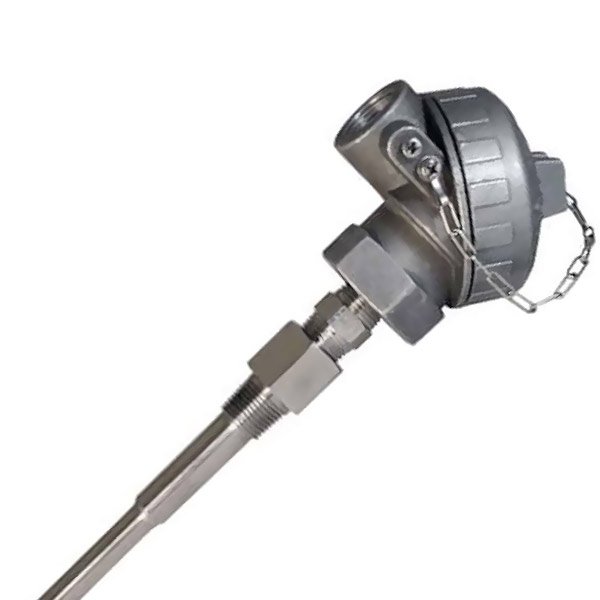

مزایا و معایب ترموول و ترموکوپل

ترموول‌ها به خوبی از سنسورها در برابر فرسایش، لرزش، فشار و خوردگی محافظت می‌کنند. یکی دیگر از ویژگی‌های برجسته آنها این است که امکان جداسازی آسان سنسورها را بدون نیاز به قطع جریان سیال فراهم می‌آورند که این امر به کاهش هزینه‌های نگهداری و تعمیرات، کمک شایانی می‌کند.

از طرفی  قابلیت تحمل دماهای بسیار بالا در محیط‌های خورنده را دارند. علاوه بر این، خوانش‌های آنها یکنواخت بوده و دقت بالایی ارائه می‌دهند که این امر آنها را برای استفاده‌های صنعتی بسیار مناسب می‌سازد. یکی از معایب ترموکوپل‌ها این است که خطی نبودن آنها نسبت به ولتاژ در محدوده‌های اندازه‌گیری می‌تواند به دقت متوسط و سرعت پاسخ کمتر منجر شود.

ترموول‌ها نیز در برابر شوک‌های حرارتی و تغییرات دمایی سریع محدودیت دارند و در صورت برخورد با ضربه یا تنش‌های مکانیکی ممکن است دچار آسیب شوند. همچنین، هزینه‌های آنها نسبت به سایر عایق‌های حرارتی معمولاً بالاتر است.

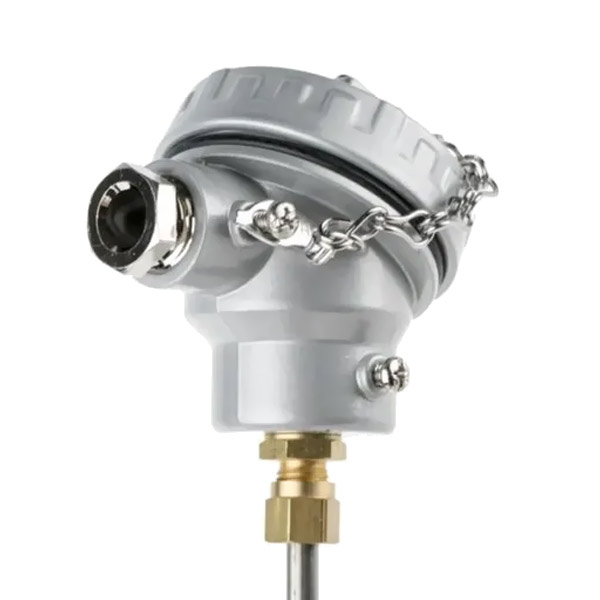

تفاوت ترموکوپل و ترموول در چیست؟

ترموکوپل‌ها و ترموول‌ها هر دو به عنوان ابزارهای کلیدی در اندازه‌گیری دما در صنایع مختلف شناخته می‌شوند، اما با وجود شباهت‌ها، تفاوت‌های اساسی در ساختار و کاربرد آنها وجود دارد. ترموکوپل‌ها از اثر ترموالکتریک استفاده می‌کنند؛ وقتی دو فلز مختلف به هم متصل می‌شوند و در معرض دماهای مختلف قرار می‌گیرند، ولتاژ کوچکی تولید می‌شود که می‌تواند برای اندازه‌گیری دما مورد استفاده قرار گیرد. این سنسورها می‌توانند در محدوده‌ای وسیع از دماهای بسیار پایین تا بسیار بالا به کار روند و برای کاربردهای متنوعی طراحی شده‌اند، از جمله انواعی مخصوص که برای دماهای خاص مناسب هستند.

اما ترموول یا غلاف اکسترا سنسور اندازه گیری نیست، بلکه یک سپر محافظ برای سنسورهای دما مانند انواع ترموکوپل است و همین عملکرد اساس تفاوت ترموکوپل و ترموول را ایجاد می‌کند. این وسیله برای محافظت از سنسورها در برابر شرایط محیطی دشوار مانند دماهای بسیار بالا یا تغییرات دمایی سریع به کار می‌رود. ترموول با ایجاد یک لایه محافظتی اضافی، عمر مفید سنسورها را افزایش داده و از خرابی زودرس آنها جلوگیری می‌کند، این در حالی است که می‌تواند حتی غلاف موجود بر سنسور را نیز حفظ کند.

در نهایت، اگرچه هر دوی این ابزارها برای کمک به اندازه‌گیری دقیق دما استفاده می‌شوند، اما ترموکوپل‌ها سنسورهایی هستند که به دلیل پاسخ سریع‌شان به تغییرات دما و قابلیت کار در دامنه وسیعی از دماها مزیت دارند، در حالی که ترموول‌ها قطعاتی کمکی برای ترموکوپل‌ها محسوب می‌شوند که به دلیل دقت بالا در حفاظت و طول عمر زیاد در شرایط خاص معمولاً به جای غلاف مورد استفاده قرار می‌گیرند.

نتیجه‌گیری

در نهایت، انتخاب ترموکوپل و ترموول باید با در نظر گرفتن تمام جوانب مطرح شده انجام شود. هر دو فناوری مزایا و محدودیت‌های خود را دارند و بهترین انتخاب بر اساس دقت مورد نیاز، دامنه دمایی، محیط کاربرد، بودجه و مواردی که در مورد تفاوت ترموکوپل و ترموول توضیح دادیم، تعیین می‌شود. با انتخاب صحیح، می‌توانید اطمینان حاصل کنید که سیستم اندازه‌گیری دمای شما با بالاترین کارایی و دقت ممکن کار می‌کند.
