ترموول قطعهای کوچک اما حیاتی در قلب سیستمهای صنعتی است که نقش کلیدی در اندازهگیری دمای دقیق ایفا میکند. شاید در نگاه اول ساده بهنظر برسد، اما بدون ترموول، تجهیزات حساس دچار اختلال و حتی خرابی میشوند. این محافظ فلزی نهتنها عمر حسگر دما را افزایش میدهد، بلکه ایمنی و دقت را هم در فرآیندهای پیچیده تضمین میکند. اگر کنجکاوید بدانید چطور یک قطعه به ظاهر ساده میتواند نقشی اینقدر مهم داشته باشد، با ما همراه باشید.
ترموول چیست؟
ترموول به عنوان یک محافظ ایمنی در کاربردهای صنعتی عمل میکند و نقش مهمی در ایجاد مانعی مطمئن بین دمای فرآیند و حسگر دارد. این ابزار لولهای شکل در داخل خطوط فرآیند قرار گرفته و با مواد جاری در تماس است. حسگر دما به صورت ایمن و محکم درون این غلاف اندازهگیری دما قرار میگیرد و از آن محافظت میشود.
روشهای اتصال این پوشش محافظ به خط لوله متنوع است و میتواند به سه روش فلنجی، پیچی یا جوشی انجام شود. اتصال حسگر دما به ترموول همواره به صورت پیچی صورت میگیرد. بدنه این ابزار میتواند به صورت مستقیم، پلهای یا مخروطی طراحی شود که هر کدام از این طراحیها برای کاربردهای خاصی مناسب هستند.
بنابراین، به طور کلی این محافظان قدرتمند وظیفه حفاظت از حسگرهای دما را در صنایع مختلف بر عهده دارند. با جلوگیری از آسیبهای ناشی از فشار و خوردگی، ترموولها به حسگرها اجازه میدهند تا بهترین عملکرد خود را حفظ کنند. این ویژگی باعث میشود که غلافهای اندازهگیری دما در شرایط صنعتی دشوار نیز کارآمد باشند.
یکی از ویژگیهای برجسته ترموولها، توانایی آنها در جایگزینی سنسورها بدون نیاز به توقف فرآیند است. این قابلیت به کاربر این امکان را میدهد که در حین اجرای فرآیند، حسگر دما را تعویض کند بدون اینکه سیستم متوقف شود. این امر به ویژه در فرآیندهای حیاتی که قطع سیستم اندازهگیری دما غیرقابل قبول است، بسیار ارزشمند خواهد بود.

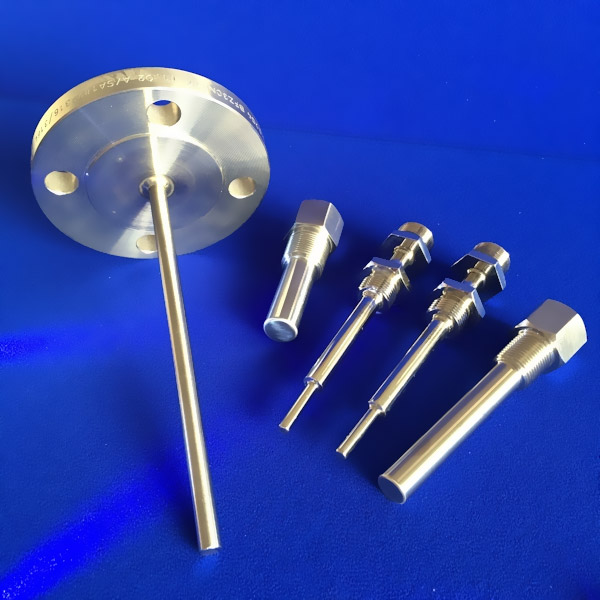

عوامل مختلفی بر قیمت ترموول تأثیرگذار هستند که از جمله میتوان به مواد مورد استفاده در ساخت، نوع ساختار و ابعاد فلنج یا رزوه اشاره کرد. این پارامترها به طور مستقیم بر قیمت نهایی این پوشش محافظ تأثیر میگذارند. به همین دلیل، گونههای مختلفی از ترموولها با مشخصات و قیمتهای متنوع در بازار موجود هستند.
غلافهای اندازهگیری دما به عنوان یک جزء ضروری در سیستمهای صنعتی، نقش حیاتی در حفاظت و کارایی حسگرهای دما ایفا میکنند و با توجه به تنوع و قابلیتهایشان، انتخاب مناسبی برای هر نوع کاربرد صنعتی محسوب میشوند.
هدف استفاده و مزایای خرید ترموول چیست و چرا در صنایع حیاتی است؟
در دنیای امروز که دقت، ایمنی و بهرهوری حرف اول را در صنایع میزند، انتخاب تجهیزات مناسب میتواند مسیر عملکرد یک سیستم را کاملاً تغییر دهد. ترموول، اگرچه ابزاری کمحجم و ساده بهنظر میرسد، اما نقشی حیاتی در حفاظت از تجهیزات اندازهگیری دما دارد. خرید ترموول نهتنها باعث افزایش دوام و عملکرد بهتر سنسورها میشود، بلکه راهکاری مطمئن برای ارتقاء کیفیت فرآیندهای صنعتی محسوب میشود.
در بسیاری از فرآیندهای صنعتی، اندازهگیری دقیق دما نهتنها برای کنترل کیفیت بلکه برای تضمین ایمنی و پایداری سیستم حیاتی است. در این میان، غلاف اندازهگیری دما به عنوان یک قطعه کلیدی وارد عمل میشود تا از ابزارهای حساس اندازهگیری محافظت کرده و شرایط بهینهای برای عملکرد آنها فراهم کند.
اما نقش ترموول فراتر از محافظت است؛ این قطعه در بهینهسازی سرویسدهی، کاهش هزینهها و افزایش کارایی نیز نقش مهمی ایفا میکند. بیایید نگاهی دقیقتر به اهداف و کارکردهای این تجهیز مهم بیندازیم.
۱. محافظت همهجانبه از سنسورهای دما
ترموول بهعنوان یک سپر محافظ قوی، از سنسورهای دما در برابر عوامل آسیبزا مانند ضربات فیزیکی، تماس با سیالات خورنده یا محیطهای پرفشار محافظت میکند. این عملکرد موجب میشود حسگرها عمر طولانیتری داشته باشند، دقت اندازهگیری آنها حفظ شود و نیاز به تعمیر یا تعویض مکرر کاهش یابد.
۲. انعطاف بالا در طراحی و نصب
یکی از مزایای کلیدی ترموول، قابلیت تطبیقپذیری آن با شرایط گوناگون نصب است. این قطعات در اشکال، جنسها و ابعاد متنوعی تولید میشوند و همین موضوع به کاربران اجازه میدهد تا مناسبترین گزینه را برای فرآیند خاص خود انتخاب کنند. چه در خطوط انتقال سیالات، چه در مخازن تحت فشار، ترموولها با سهولت نصب میشوند.
۳. مقاومت مثالزدنی در برابر محیطهای چالشبرانگیز
ترموولها معمولاً از آلیاژهای مقاوم مانند استنلس استیل، اینکونل یا تیتانیوم ساخته میشوند که توان تحمل شرایط بسیار سخت را دارند. این مقاومت در برابر دماهای بالا، فشار زیاد، خوردگی و مواد شیمیایی، آنها را به انتخابی مطمئن برای استفاده در محیطهای صنعتی خشن و حساس تبدیل کرده است.
۴. حفظ دقت اندازهگیری حتی در شرایط سخت
محافظت از سنسور دما بهتنهایی کافی نیست؛ مهمتر از آن، حفظ دقت اندازهگیری در طول زمان است. غلاف اندازهگیری دما با ایجاد یک مانع پایدار و یکدست بین حسگر و محیط، شرایط لازم را برای انتقال حرارت یکنواخت فراهم میکند و در نتیجه دقت اندازهگیری افزایش مییابد. این موضوع بهویژه در فرآیندهای کنترل دقیق دما اهمیت حیاتی دارد.
۵. مناسب برای کاربردهای متنوع صنعتی
از پالایشگاههای نفت و گاز گرفته تا صنایع داروسازی، غذایی و پتروشیمی، غلافهای اندازهگیری دما در هر جایی که اندازهگیری دما ضروری است، حضور دارند. این ابزار قابلاعتماد، امکان اندازهگیری مستمر، دقیق و ایمن دما را در خطوط تولید و سیستمهای کنترلی فراهم میسازد، بدون آنکه روند کار مختل شود.
6. کاهش هزینههای نگهداری و عملیات
از آنجا که سنسور درون ترموول در برابر عوامل فرسایشی محافظت میشود، احتمال آسیبدیدگی آن بهشدت کاهش مییابد. این ویژگی موجب میشود دورههای نگهداری طولانیتر شود، دفعات تعویض کاهش یابد و در نتیجه هزینههای عملیاتی و تعمیرات تا حد زیادی پایین بیاید. درواقع، غلاف اندازهگیری دما یک سرمایهگذاری هوشمندانه برای کاهش هزینههای بلندمدت سیستمهای کنترل دماست.
با توجه به مزایای فوق، خرید ترموول نهتنها به عنوان یک قطعه جانبی، بلکه بهعنوان یک سرمایهگذاری استراتژیک در سیستمهای صنعتی تلقی میشود. ترکیب غلاف اندازهگیری دما با ترموکوپل یا سایر سنسورهای دما، گامی مؤثر در جهت افزایش کارایی، دقت و ایمنی در اندازهگیریهای حساس خواهد بود.
ابعاد ترموول چگونه است؟
ترموول به عنوان یک پوشش محافظ سنسور دما، دارای ساختار اصلی است که در انواع و اندازههای مختلفی تولید میشود. این ابزار از بالا به سنسور گیج دما وارد میشود، به گونهای که قسمت استم آن در بخش شکل U غلاف اندازهگیری دما قرار میگیرد.
طول کلی این پوشش محافظ از جمع طولهای U و H تعیین میشود. معمولاً نصب این ابزار به صورت فلنجی انجام شده و شکل آن اغلب مخروطی است. طول U باید به گونهای انتخاب شود که هنگام قرار دادن گیج در داخل ترموول، استم گیج 2 یا 3 میلیمتر از نوک بور یا قطر داخلی ترموول فاصله داشته باشد.
برای تنظیم این فاصله میتوان از تنظیمکننده Union در گیج استفاده کرد. با شل کردن این تنظیمکننده و تغییر موقعیت استم، میتوان فاصله مورد نیاز را به دست آورد. زیرا اگر این فاصله بیش از حد باشد، دما بهدرستی نمایش داده نمیشود و اگر استم به ته غلاف اندازهگیری دما بچسبد، ممکن است سنسور دچار شکستگی شود.
قطر داخلی غلاف اندازهگیری دما براساس قطر استم انتخاب میشود. به عنوان مثال، اگر قطر استم 6 میلیمتر باشد، قطر داخلی ترموول باید بین 8 تا 8.5 میلیمتر باشد. این تطابق قطر، عملکرد بهینه غلاف اندازهگیری دما و دقت اندازهگیری را تضمین میکند.
نصب غلاف اندازهگیری دما چگونه انجام میشود؟
برای نصب ترموول بر روی خطوط، اندازه کانکشن فلنج باید ½ یا 1 اینچ باشد. در حالی که برای نصب غلاف اندازهگیری دما بر روی مخازن، اتصال باید به اندازه 2 اینچ باشد. این اندازهها به تناسب نوع نصب و کاربرد، انتخاب میشوند تا کارایی و ایمنی سیستم تضمین شود.

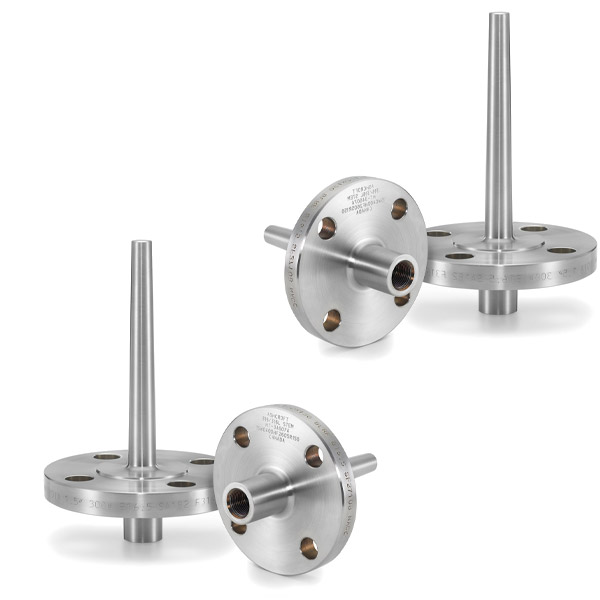

کاربردهای ترموول در صنایع چیست؟
ترموول به عنوان یک وسیله حیاتی در حفاظت و اندازهگیری دما در صنایع مختلف، از جمله صنایع غذایی و دارویی، کاربرد دارد. در زیر به برخی از مهمترین کاربردهای غلاف اندازهگیری دما و توضیحات بیشتر در مورد هر یک اشاره میکنیم:
۱. حفاظت در برابر نفوذ
در بسیاری از فرآیندهای صنعتی، محیطی که در آن سنسور دما قرار دارد، ممکن است قابلیت نفوذ مواد مختلف را داشته باشد. این مواد میتوانند به سنسور دما آسیب برسانند و عملکرد آن را مختل کنند. ترموول به عنوان یک لایه محافظ، سنسور دما را از این مواد محافظت میکند.
این امر به خصوص در صنایعی مانند داروسازی و صنایع شیمیایی که مواد خطرناک و خورنده در محیط آزمایشگاهی وجود دارند، بسیار حیاتی است. غلافهای اندازهگیری دما در این شرایط به خوبی از ورود مواد غیرمجاز به سنسور جلوگیری کرده و از عملکرد دقیق آن اطمینان حاصل میکنند.
۲. مقاومت در برابر خورندگی
محیطهای صنعتی دیگر نیز اغلب شامل مواد شیمیایی خورنده هستند که میتوانند سنسورهای دما را تحت تأثیر قرار دهند و باعث خرابی زودهنگام آنها شوند. در نتیجه هزینه تعویض یا تعمیر افزایش پیدا خواهد کرد. غلافهای اندازهگیری دما از موادی ساخته میشوند که دارای مقاومت بالایی در برابر خورندگی هستند.
این مواد میتوانند فولاد ضد زنگ، اینکونل یا سایر آلیاژهای مقاوم باشند. با استفاده از ترموول، سنسور دما در برابر تأثیرات خورنده مواد شیمیایی محافظت میشود و عمر مفید آن افزایش مییابد. این ویژگی به ویژه در صنایع نفت و گاز و پتروشیمی که با مواد خورنده سروکار دارند، بسیار مهم است.
۳. افزودن میزان تحمل فشار
در بسیاری از فرآیندهای صنعتی، سنسورهای دما باید تحت فشارهای بالا کار کنند. فشارهای زیاد میتوانند سریعاً به سنسورهای دما آسیب برسانند و یا دقت آنها را کاهش دهند. غلافهای اندازهگیری دما به گونهای طراحی شدهاند که بتوانند این فشارها را تحمل کرده و از سنسور دما محافظت کنند.
این امر به خصوص در صنایع نفت و گاز و فرآیندهای پتروشیمی که فشارهای بالا رایج هستند، اهمیت زیادی دارد. ترموول به عنوان یک سپر محافظ، از آسیبهای فیزیکی به سنسور جلوگیری کرده و دقت و پایداری آن را حفظ میکند.
۴. کنترل سرعت جریان
در بسیاری از فرآیندهای صنعتی، محیط کاری شامل جریانهای سریع مواد است. این جریانهای سریع میتوانند به سنسورهای دما آسیب برسانند و دقت اندازهگیری را تحت تأثیر قرار دهند. ترموول به عنوان یک مانع، از سنسور دما در برابر نیروهای مکانیکی ناشی از جریان سریع محافظت میکند. با استفاده از ترموول، نیروهای خارجی کاهش یافته و دقت اندازهگیری حفظ میشود. این ویژگی به ویژه در صنایع غذایی و دارویی که نیاز به اندازهگیری دقیق و پایدار دارند، بسیار مفید است.
۵. حفاظت در برابر آسیبهای فیزیکی و شیمیایی
در شرایط صنعتی، سنسورهای دما ممکن است در معرض آسیبهای فیزیکی و شیمیایی مختلفی قرار گیرند. این آسیبها میتوانند از برخوردهای مکانیکی، تغییرات دما، مواد شیمیایی خورنده و دیگر عوامل محیطی ناشی شوند. غلافهای اندازهگیری دما به عنوان یک پوشش محافظ، سنسور دما را از این آسیبها محافظت میکنند. این امر باعث میشود که سنسور دما بتواند در شرایط دشوار صنعتی با دقت و پایداری بالا عمل کند.
با توجه به کاربردهای گسترده ترموول، استفاده از آن در بسیاری صنایع مختلف خاص امری ضروری است. هرچند که استفاده از این پوشش محافظ ممکن است باعث تأخیر در اندازهگیری دما شود، اما با اقداماتی مانند پر کردن منظم لوله محافظ با مایع، میتوان این مشکل را کنترل کرده و دقت اندازهگیری را حفظ نمود.
شرکت پایاسنس با سابقه درخشان در زمینه تولید و فروش تجهیزات حرارتی و برودتی صنعتی، انواع مدلهای ترموول را با قابلیتها و مشخصات فنی متنوع براساس نیاز شما ارائه میدهد. خرید از پایاسنس نه تنها کیفیت محصول را تضمین میکند، بلکه با پشتیبانی فنی قوی و خدمات پس از فروش ایدهآل، تجربهای بینظیر از خرید را برای شما به ارمغان میآورد.

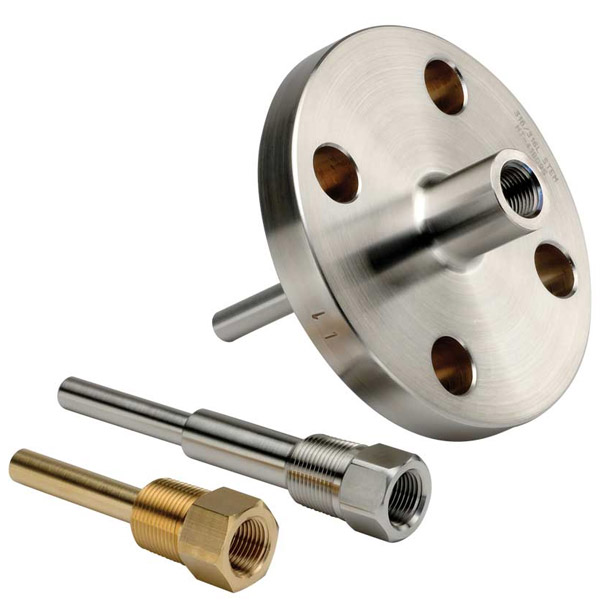

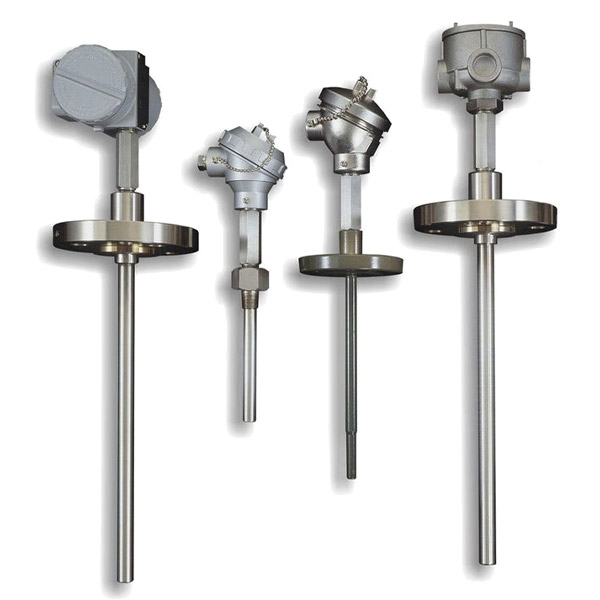

راهنمای کامل و کاربردی برای انتخاب و خرید بهترین ترموول
در فرآیندهای صنعتی، انتخاب تجهیزات اندازهگیری دما باید با دقتی مهندسیشده انجام شود، چراکه انتخاب اشتباه میتواند عملکرد کل سیستم را تحتتأثیر قرار دهد. غلاف اندازهگیری دما هم از این قاعده مستثنا نیست؛ این محافظ کلیدی باید بهگونهای انتخاب شود که با شرایط محیطی، نوع سیال و ویژگیهای سنسور هماهنگ باشد. در ادامه، قدمبهقدم با هم بررسی میکنیم که چطور میتوان مناسبترین ترموول را برای کاربرد خود پیدا کرد.
برای انتخاب غلاف اندازهگیری دما ایدهآل، باید چند فاکتور مهم و تخصصی را در نظر گرفت که هر یک مستقیماً بر کارایی و دوام آن تأثیرگذارند. این عوامل عبارتاند از:
۱. تعیین ابعاد و اندازه سوراخ داخلی ترموول
اولین و یکی از حیاتیترین گامها، مشخصکردن نوع و اندازه سنسوری است که قرار است درون ترموول نصب شود. قطر داخلی غلاف اندازهگیری دما باید بهگونهای باشد که حسگر بهراحتی داخل آن قرار گیرد، اما نه آنقدر بزرگ که لرزش یا جابهجایی سنسور دقت اندازهگیری را مختل کند. تطابق دقیق بین سنسور و بدنه داخلی ترموول، تضمینکننده پایداری و دقت عملکرد است.
۲. انتخاب جنس بدنه بر اساس شرایط کاری
جنس ترموول باید متناسب با نوع سیال، فشار کاری، دمای فرآیند و میزان خورندگی محیط انتخاب شود. برای مثال:
- در محیطهای خورنده، از آلیاژهایی مانند اینکونل یا هستلوی استفاده میشود.
- در کاربردهای عمومی صنعتی، استنلس استیل انتخاب رایجی است.
- در شرایط بسیار خاص مانند صنایع دارویی یا غذایی، پوششهای بهداشتی نیز مد نظر قرار میگیرند.
- انتخاب دقیق جنس ترموول باعث افزایش طول عمر آن و جلوگیری از خوردگی یا تغییر فرم در برابر تنشهای محیطی میشود.
۳. بررسی شرایط فرآیند: دما، فشار و نوع سیال
در گام بعدی باید شرایط واقعی فرآیند را بررسی کنید. اگر در محیطی با فشار بسیار بالا یا دمای شدید کار میکنید، باید ترموولی را انتخاب کنید که طبق استانداردهای صنعتی برای این شرایط طراحی شده باشد. عدم تطابق میتواند باعث تغییر شکل یا حتی شکست ترموول شود که پیامدهای خطرناکی در پی دارد.
۴. انتخاب نوع اتصال متناسب با نیاز عملیاتی
غلافهای اندازهگیری دما از نظر نحوه نصب به چند دسته اصلی تقسیم میشوند:
- رزوهای (پیچی): سادهترین و رایجترین نوع اتصال که برای بسیاری از کاربردهای معمولی صنعتی مناسب است.
- فلنجی: این نوع اتصال برای شرایطی که نیاز به جداسازی یا تعویض مکرر وجود دارد انتخاب میشود، چون امکان نصب و جداسازی آسانتری را فراهم میکند.
- جوشی یا مخروطی: در مواقعی که استحکام بالا یا تحمل شرایط دینامیکی مثل جریانهای سریع سیال لازم است، اتصال مخروطی بهترین گزینه خواهد بود.
انتخاب نوع اتصال نهتنها به سهولت نصب مربوط است، بلکه نقش مهمی در ایمنی و عملکرد بلندمدت ترموول ایفا میکند.
انتخاب ترموول، یک تصمیم ساده و سطحی نیست؛ بلکه نیاز به شناخت کامل از فرآیند، شرایط محیطی و تجهیزات اندازهگیری دارد. با در نظر گرفتن عواملی مانند اندازه سنسور، شرایط دما و فشار، نوع سیال و نحوه اتصال، میتوان ترموولی را انتخاب کرد که عملکردی دقیق، ایمن و پایدار را برای سیستم صنعتی شما تضمین کند.

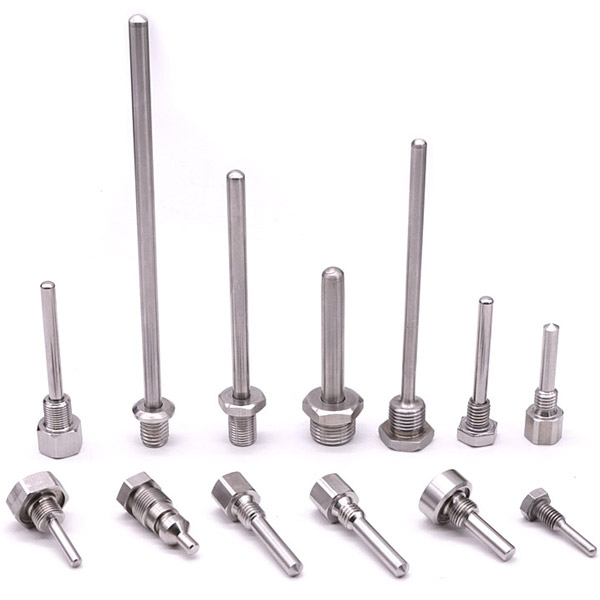

انواع ترموول کدامند؟
غلافهای اندازهگیری دما براساس طراحی و ساختار خود به دستههای مختلفی تقسیم میشوند. در اینجا به بررسی انواع اصلی ترموولها و ویژگیهای هر یک میپردازیم:
۱. غلاف اندازهگیری دما صاف یا مستقیم
این نوع دارای قطر یکنواخت در طول کل ساقه است. طراحی صاف آن باعث میشود که سنسور دما صنعتی در برابر خوردگی و فرسایش محافظت شود. مزیت اصلی این نوع ترموول، استحکام بالای آن است که میتواند در برابر فشارهای محیطی مقاومت کند. با این حال، این طراحی ممکن است باعث ایجاد جریانهای گردابی در مسیر سیال شود که میتواند به دقت اندازهگیری دما آسیب بزند.
۲. غلاف اندازهگیری دما پلهای
نوع پلهای دارای طراحی است که در قسمت بالای آن قطر ¾ اینچ است و در قسمت پایینتر، نزدیک به زبانه، به قطر ½ اینچ کاهش مییابد. این طراحی باعث کاهش گردابههای سیال و بهبود پاسخدهی سنسور به تغییرات دما میشود. این نوع ترموول به دلیل کاهش قطر در پایین، جریان سیال را نرمتر و با دقت بیشتری مدیریت میکند. هرچند، این نوع نسبت به نوع صاف، از استحکام کمتری برخوردار است.

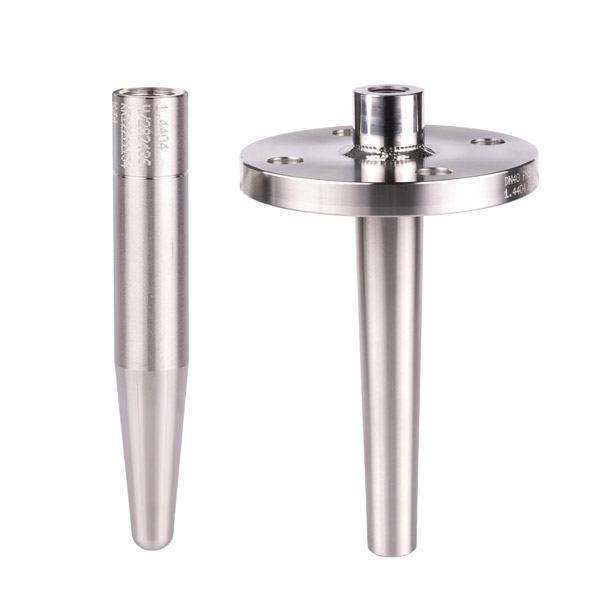

۳. غلاف اندازهگیری دما مخروطی
در نوع مخروطی، قطر به صورت تدریجی در طول قسمت فرو رونده کاهش مییابد. این ویژگی باعث میشود تا از استحکام نسبتاً بالایی برخوردار باشد و در عین حال، به سرعت و با دقت به تغییرات دمایی پاسخ دهد. غلافهای اندازهگیری دما مخروطی به خصوص در شرایطی که سرعت سیال بالا است، عملکرد بهتری دارند و به دلیل طراحی خاصشان، در این شرایط کارایی بیشتری نشان میدهند.
تقسیمبندی ساختاری ترموولها
از نظر ساختاری نیز ترموولها به دو نوع اصلی تقسیم میشوند:
۱. Solid Bore
در این نوع ترموول، پوشش محافظ به صورت یکپارچه و با دقت بالا ماشینکاری میشود. این فرآیند باعث میشود که ترموولهای Solid Bore دارای طراحی دقیق و عملکرد قابل اعتمادی باشند.
۲. Built Up
در غلافهای اندازهگیری دما Built Up، فرآیند جوشکاری با نفوذ کامل برای ساخت استفاده میشود. این نوع ساخت نیازمند انجام تستهای رادیوگرافی برای اطمینان از کیفیت جوش است. این تستها اهمیت زیادی دارند، زیرا کیفیت و عملکرد بهتر ترموولها را تضمین میکنند.
بنابراین، با توجه به نوع فرآیند و نیازهای محیطی، انتخاب صحیح در میان انواع غلافهای اندازهگیری دما میتواند تأثیر زیادی بر دقت و کارایی سیستم اندازهگیری دمای شما داشته باشد. هر نوع غلاف اندازهگیری دما دارای ویژگیها و مزایای خاص خود است که با توجه به شرایط کاری و نیازهای خاص، باید در هنگام خرید ترموول بهترین گزینه انتخاب شود.
در تقسیمبندی دیگری از غلافهای اندازهگیری دما، باز هم انواع مختلفی وجود دارد که هر یک ویژگیها و کاربردهای خاص خود را دارند. این تقسیم بندی به شکل زیر خواهد بود:
ترموول رزوهای
غلاف اندازهگیری دما رزوهای، نوعی ابزار است که از طریق فرآیند پیچشی و تغییر شکل لوله به شکل مخروطی ساخته میشود. در این روش، بخشی از لوله به شکل مخروطی تغییر شکل داده شده و با پیچشی به بخش بالا حرکت میکند تا یک حلقه یا بستر مناسب برای نصب حسگر دما ایجاد شود.
ساخت نوع رزوهای از طریق ابزارهای خاصی مانند ماتریسها و متهها انجام میشود. این فرآیند کاملاً حرارتی بوده و نیازی به جوشکاری یا لحیمکاری ندارد. با اعمال فشار و گشتاور مناسب، قسمت مخروطی ابزار به شکلی محکم و ایمن تغییر شکل میدهد و حسگر دما درون آن قرار میگیرد.
غلافهای اندازهگیری دما رزوهای بهویژه در محیطهایی با فشار و دماهای بالا بسیار کاربرد دارند. این ابزارهای دقیق معمولاً در صنایع نفت و گاز، پتروشیمی، نیروگاهها و دیگر صنایع مشابه استفاده میشوند. درواقع، روش رزوهسازی در این ترموولها باعث ایجاد اتصالات محکم و ایمن در شرایط سخت و پرفشار میشود.
استفاده از غلافهای اندازهگیری دما رزوهای دارای چندین مزیت است که شامل موارد زیر هستند:
- ترموول رزوهای با ایجاد یک محیط ایمن و محافظتی اطراف حسگر، آن را بیشتر از انواع دیگر از خطرات خارجی مانند فشار و دمای بالا محافظت میکند.
- با جدا نگهداشتن حسگر از محیط فرآیندی در این نوع، آسیبها و فرسایشهای ناشی از تماس مستقیم با مواد فرآیندی کاهش مییابد و در نتیجه عمر کاری حسگر افزایش پیدا خواهد کرد.
- با استفاده از مواد مقاوم در ساخت این نوع ترموول، حسگر دما از آسیبهای ناشی از مواد شیمیایی خورنده محافظت میشود.
- طراحی نوع رزوهای به گونهای است که نصب و تعویض حسگر دما به راحتی و با سرعت انجام میشود که این امر باعث سهولت در نگهداری و تعویض حسگرها خواهد شد.
بنابراین، ترموولهای رزوهای با ویژگیهای منحصر به فرد خود، انتخاب مناسبی برای محیطهای صنعتی سخت و پرفشار هستند. استفاده از این ترموولها به حفاظت، افزایش عمر و کارایی حسگرهای دما کمک میکند و فرآیند نصب و نگهداری آنها را سادهتر میسازد.

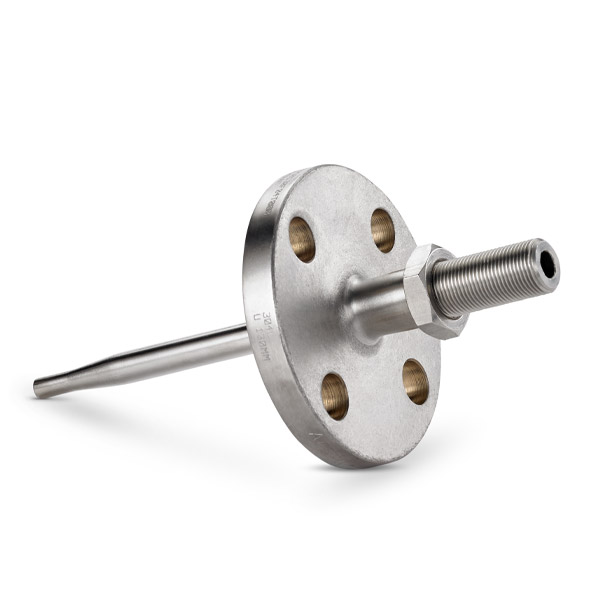

ترموول فلنجدار
ترموول فلنجدار نیز نوع دیگری است که یکی از تجهیزات حیاتی در صنایع مختلف محسوب گشته و بیشتر برای حفاظت از سنسورهای دما در مقابل شرایط سخت محیطی طراحی شده است. این قطعه به صورت یک لوله بسته ساخته میشود که حسگر دما به طور کامل درون آن قرار میگیرد. وظیفه اصلی این پوشش محافظ فلنجدار، ایجاد یک محیط ایزوله و محافظ برای سنسور دما است که آن را از عوامل خارجی مضر مانند فشار، جریان، خوردگی، تغییرات شیمیایی و آسیبهای مکانیکی محافظت میکند. این ویژگیها نوع فلنجدار را به یک ابزار ضروری در برخی صنایع تبدیل کرده است، بهویژه در مواردی که نیاز به اندازهگیری دما در شرایط محیطی سخت دارند. از جمله اصلیترین کاربردهای این نوع، عبارتاند از:
1. صنایع نفت و گاز
در این صنایع، ترموول فلنجدار برای اندازهگیری دما در مخازن، خطوط لوله، برجها و تجهیزات دیگر به کار میرود. شرایط سخت و محیطهای خورنده این صنایع، نیازمند ابزاری است که بتواند به طور مؤثری از سنسورهای دما محافظت کند و این نوع غلافهای اندازهگیری دما به عنوان یک عنصر ایمنی و حفاظتی بسیار کارآمد در این محیطها عمل میکنند.
2. صنایع شیمیایی
صنایع شیمیایی با مواد خطرناک و فرآیندهای با دمای بالا سروکار دارند. در این محیطها، ترموول فلنجدار برای اندازهگیری دما و کنترل فرآیندها در مخازن، راکتورها، لولهها و تجهیزات دیگر استفاده میشود. این غلافهای اندازهگیری دما از سنسورها در برابر تأثیرات مخرب مواد شیمیایی محافظت کرده و دقت اندازهگیری را تضمین میکنند.
3. صنایع برق و الکترونیک
در صنعت برق و الکترونیک، ترموول فلنجدار به عنوان یک عنصر مهم برای کنترل دما و حفاظت از سنسورها در تجهیزات الکتریکی مورد استفاده قرار میگیرد. این کاربردها شامل ترانسفورماتورها، موتورها، پنلهای برق و سایر تجهیزات برقی است که نیاز به نظارت دقیق دما دارند.
ترموولهای فلنجدار درواقع، طبق استانداردها و مشخصات فنی خاصی طراحی و تولید میشوند که میتوانند با توجه به نیازهای خاص هر صنعت سفارشیسازی شوند. این ترموولها از متریالهای متنوعی ساخته میشوند که از جمله آنها میتوان به فولاد ضد زنگ، آلیاژهای نیکل، تیتانیوم و سرامیک اشاره کرد. این تنوع در متریالها امکان انتخاب بهترین گزینه را برای شرایط محیطی مختلف فراهم میکند و مقاومت در برابر شرایط خاص محیطی و حفظ دقت اندازهگیری دما را تضمین مینماید.
بنابراین، ترموول فلنجدار با ویژگیهای منحصر به فرد و مقاومت بالا، انتخابی ایدهآل برای محافظت از سنسورهای دما در صنایع مختلف و خاص است. استفاده از این ابزار در شرایط سخت محیطی، نه تنها دقت اندازهگیری را افزایش میدهد بلکه عمر مفید حسگرها را نیز بهبود میبخشد. شرکتهای صنعتی با بهرهگیری از ترموولهای فلنجدار، میتوانند اطمینان حاصل کنند که سیستمهای اندازهگیری دمای آنها به طور پایدار و دقیق عمل میکنند.
ترموول جوشی
ترموول جوشی نیز یکی از انواع ویژه محافظهای سیستمهای اندازهگیری دما است که برای محافظت و ایزوله کردن حسگر دما در برابر شرایط سخت محیطی مانند فشار بالا، سرعت جریان زیاد و مواد خورنده طراحی شده است. این ترموولها مستقیماً به لوله یا مخزن فرآیند جوش داده میشوند و به عنوان یک لایه ایمنی و حفاظتی برای حسگر دما عمل میکنند. از غلاف اندازهگیری دما جوشی تنها در اتصالات دائمی استفاده میشود و برای محیطهایی که دارای جریان سریع، دمای بالا یا فشار زیاد هستند، ایدهآل است.
بررسی پارامتر طول در انتخاب Thermowell از نظر معیارهای مهندسی
یکی از عوامل کلیدی در تضمین دقت و صحت اندازهگیری دما در فرآیندهای صنعتی، انتخاب صحیح طول Thermowell بر اساس نوع سنسور، محیط فرآیندی و نوع سیال است. طول غوطهوری (Insertion Length) باید بهگونهای تعیین شود که بخش حساس حسگر بهطور کامل در ناحیه پایدار حرارتی قرار گیرد و از اثرات دمای محیطی، دیوارهها یا جریانهای مجاور مصون بماند.
براساس الزامات استاندارد ASME PTC 19.3 TW, توصیه میشود که حداقل طول غوطهوری برای دقت بهینه، به شرح زیر باشد:
- برای مایعات: عمق ورود باید معادل طول ناحیه حساس سنسور بهعلاوه حداقل 1 اینچ باشد. این امر جهت اطمینان از دستیابی به تعادل حرارتی یکنواخت در محل اندازهگیری ضروری است.
- برای گازها و بخارها: بهدلیل ضریب انتقال حرارت پایینتر، این مقدار به طول ناحیه حساس سنسور بهعلاوه حداقل 3 اینچ افزایش مییابد. این طول مازاد به کاهش خطای ناشی از رسانش حرارتی از دیوارهها کمک میکند.
در سنسورهایی مانند ترموکوپلها که منطقه حساس به دما بسیار کوتاه است (معمولاً در نوک سنسور)، میتوان از ترموولهایی با طول کوتاهتر استفاده نمود، مشروط بر آنکه شرایط فرآیند و نرخ پاسخ، مدنظر قرار گیرد. با این حال، حتی در این موارد نیز رعایت حداقل فاصله توصیهشده جهت غوطهوری کامل الزامی است.
نتیجهگیری
با توسعه صنایع مختلف و افزایش نیاز به دقت و ایمنی در فرآیندهای تولیدی، ترموولها به عنوان اجزای اساسی و حیاتی برای محافظت از سنسورهای دما معرفی میشوند. این ابزارها با ایجاد پوشش ایزوله مناسب برای حسگر دما در برابر شرایط محیطی سخت، از آسیبهایی مانند سوختگی، فشار و سرعت بالا جلوگیری میکنند. نقش مهم ترموولها در تضمین دقت و صحت اندازهگیریهای دما، علاوه بر ایمنی، باعث بهبود عملکرد و کارایی فرآیندهای صنعتی میشود. بنابراین، میتوان گفت که انواع ترموول نقشی کلیدی در بهبود عملیات صنعتی ایفا میکند و انتخاب نوع مناسب آن براساس کاربرد بسیار مهم است.
