تجهیزات اندازه گیری دما

خرید تجهیزات اندازه‌گیری دما

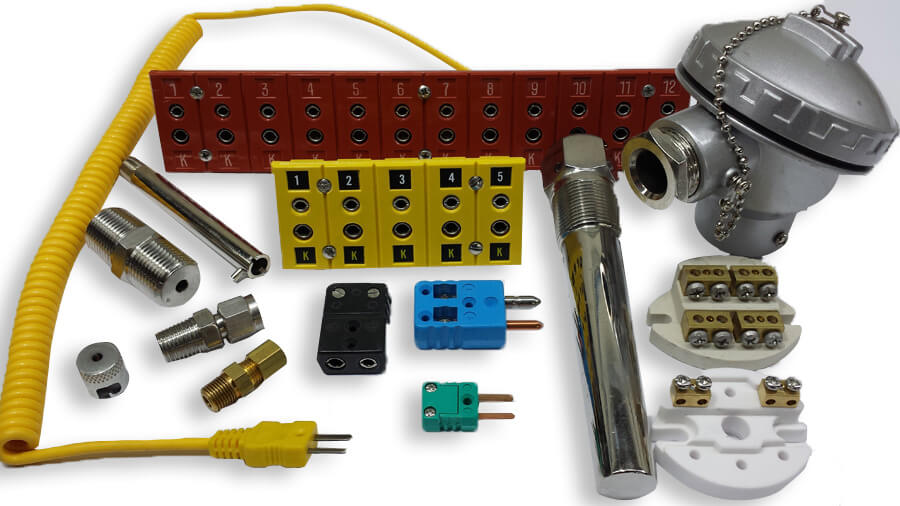

اگر به دنبال خرید تجهیزات اندازه‌گیری دما به همراه گارانتی معتبر هستید بهتر است بدانید این تجهیزات مربوط به تجهیزات جانبی مورد نیاز برای ساخت یا تعمیر ترموکوپل‌ها و یا PT100 است. شرکت پایاسنس پس از سالها فعالیت در حیطه تجهیزات اندازه‌گیری دما تصمیم به تهیه سیم ترموکوپل و المان سنسورهای PT100 و ابزار جانبی نظیر سوکت ترموکوپل ، کابل جبران، غلاف، ایندیکیتور و … در این شرکت گرفته است . در این قسمت این ابزار معرفی شده‌اند .

انواع کانکتور ترموکوپل

موقعیت کانکتورها معمولاً در محیط‌های دما بالا مانند کوره‌ها و ماشین آلات صنعتی است. بنابراین با توجه به این درجه حرارت، سنسور ها و کانکتورها در معرض خوردگی و آسیب مکانیکی قرار دارند. این اتصالات نیاز به جایگزینی گاه به گاه دارند  و استفاده از اتصالات و  تجهیزات اندازه‌گیری دمای مناسب اجازه می‌دهد این کار بدون خطا، سریع و بدون خطر  بوجود آمدن اتصال کوتاه انجام شود.

کانکتورهای ارائه شده توسط شرکت پایاسنس برتری تکنیکی و عملی در زمینه  اتصال به انواع سیم ترموکوپل و مهار مناسب آنها به صورت قابل اطمینان نسبت به سایر کانکتورهای موجود در بازار دارند.

کانکتورها به صورت ثابت و سیار با توجه به نیاز مشتری توسط شرکت پایاسنس تأمین می‌شود. همچنین کانکتورها از جنس ترموپلاستیک‌های از شیشه پرشده هستند که بسیار مقاومند و توانایی تحمل حرارت تا 220 درجه سانتی‌گراد را دارند.

 اتصال دو فلز از جنس مختلف باعث ایجاد ترموکوپل ثانویه می‌شود و در اندازه گیری با استفاده از ترموکوپل در تجهیزات اندازه‌گیری دما باعث خطا می‌شود. بنابراین در اتصال ترموکوپل به وسیله اندازه گیری و ترمومتر بایستی از کانکتور استاندارد مربوط به همان ترموکوپل استفاده کرد.

جهت خرید ترموکوپل صنعتی و یا دریافت لیست انواع محصولات، با کارشناسان ما در ارتباط باشید.

انواع غلاف ترموکوپل چیست؟

• استیل 316

استیل 316 دارای 16% کروم ، 10% نیکل و 2% مولیبدن است . مولیبدن برای کمک به مقاومت در برابر خوردگی ناشی از کلراید (مثل آب دریا و … ) به آن اضافه می‌شود .

حداکثر دمای کاری: 900 درجه سانتی‌گراد

بهترین مقاومت در برابر خوردگی در فولاد‌های ضد زنگ آستنیتی.

به طور گسترده در تجهیزات اندازه‌گیری دمای مورد استفاده صنایع غذایی و شیمیایی استفاده می‌شود.

• استیل 304

این آلیاژ ها به استیل نگیر مشهور هستند. در واقع، نگیر بودن، نشان دهنده خواص غیرمغناطیسی این آلیاژ ها به علت دارا بودن زمینه و ساختار آستنیتی آنهاست. با افزودن عناصر آستنیت زا (مانند Ni) می توان آن را در دمای محیط نیز پایدار نمود. وجود 8 تا 10% نیکل به ازای 18% کروم، ساختار فولاد را به صورت آستنیتی پایدار می نماید. این تغییر فاز باعث تغییر عمده خواص مکانیکی از جمله افزایش شکل پذیری آلیاژ می گردد.

حداکثر دمای کاری: 900 درجه سانتی‌گراد

مقاومت خوردگی فولاد زنگ نزن 304 از 316 کمتر می باشد. همچنین قیمت این نو استیل از 316 ارزانتر می‌باشد.

به طور گسترده در تجهیزات اندازه‌گیری دمای مورد استفاده در صنایع غذایی و شیمیایی (در مواردی حساسیت پایین‌تری وجود دارد و اولویت هزینه است) استفاده می‌شود.

• استیل 321

آلیاژ 321 یک  استیل مشابه نوع 304 اما با محتوی تیتانیم است. اضافه کردن تیتانیم اضافه از تشکیل کاربید‌ها در حین جوشکاری و در دمای 427 تا 816 درجه سانتی‌گراد جلوگیری می‌کند.

حداکثر دمای کاری: 870 درجه سانتی‌گراد

این آلیاژ مقاومت در برابر خوردگی و اکسیداسیون خوبی دارد و هم چنین دارای استحکام خزشی خوبی است.

به طور گسترده در صنایع هوافضا و شیمیایی کاربرد دارد.

• استیل 314

مقاومترین استنلس استیل نسبت به تحمل حرارت است. استفاده از درصدهای بالای عناصرآلیاژی کرم و نیکل، افزایش استحکام دردمای بالا (فولادهای نسوز) و مقاومت دربرابر پوسته شدن درانواع استینلس ۳۱۰  (۱٫۴۸۴۵) و ۳۱۴ (۱٫۴۸۴۱) را ایجاد کرده است.

حداکثر دمای کاری: 1200 درجه سانتی‌گراد

به طور گسترده در تجهیزات اندازه‌گیری دمای مورد استفاده در صنایع هوافضا و شیمیایی کاربرد دارد.

جالب است بدانید SPACEX در پروژه سفر به مریخ از این استیل در بدنه فضا پیما استفاده می‎کند.

سیم ترموکوپل

سیم و کابل ترموکوپل برای انتقال دیتا دما به سیستم کنترل، ایندیکیتور‌ها و برد آدام مورد استفاده قرار می‌گیرند .کابل ترموکوپل به دو دسته کلی کابل اکستنشن و  کابل جبران تقسیم می‌شود. این نوع کابل انواع مختلفی دارد که در بسیاری از صنایع مصرف می‌شود و برای هر صنعتی متناسب با محیط و موارد مصرف نوع خاصی را باید انتخاب نماییم.

انواع سیم ترموکوپل در تجهیزات اندازه‌گیری دما کدامند؟

• کابل اکستنشن

سیم اکستنشن (thermocouple extension wire) برای انتقال سیگنال از ترموکوپل به سیستم کنترل، نشاندهنده و یا برد آدام استفاده می‌شود. طول این نوع سیم با توجه به افت ولتاز در طول آنها محدود است. به طور معمول هدف این است که کل مقاومت کل را در کمتر از 100 اهم حفظ کند.

• سیم جبران کننده

سیم جبران کننده ترموکوپل ( thermocouple  compensating cable ) برای انتقال سیگنال از ترموکوپل به  سیستم کنترل و .. استفاده می‌شود. از این نوع سیم معمولا برای مسیرهای بالای ۲۰۰ متر  استفاده می‌شود.

در تجهیزات اندازه‌گیری دما معمولا برای نقاطی که تعداد سنسور ها بالا باشد برای راحتی از مولتی کابل‌ها استفاده می‌شود که می تواند کابل گسترش و یا کابل جبران ترموکوپل باشد.

چگونه دمای دستگاه‌های حرارتی خود را کنترل و تنظیم کنیم؟

کنترل دقیق دمای یک فرآیند بدون نیاز به دخالت اپراتور، مبتنی بر یک ترموستات(کنترل‌کننده دما) است. ترموستات یا دماپا دستگاهی جهت تنظیم دما به وسیله‌ی کنترل جریان منبع تغذیه انرژی گرمایی فرآیند است.
ترموستات: thermo(گرما) + stat(ثابت،پایا) = thermostat؛

سنسورهای دما مانند ترموکوپل و RTD ( pt1000 سنسور ) ورودی‌های کنترلر هستند و دمای تنظیم شده (set point) خروجی آن‌هاست.

هنگام انتخاب سیستم کنترلی در تجهیزات اندازه‌گیری دما می‌بایست به:

1. محدوده‌ی دمایی، میزان دقت و سرعت ریسپانس(پاسخ زمانی) درنتیجه تعیین نوع سنسور ورودی(ترموکوپل یا RTD)
2. خروجی مورد نیاز : رله الکترومکانیکی، SSR و آنالوگ
3. الگوریتم کنترلی مورد نیاز : روشن/خاموش(on/off)، تناسبی(proportional) و PID
4. تعداد و نوع خروجی‌ها : گرمایشی، سرمایشی، هشداری و محدوده‌ای(رنج یا limit)

توجه داشت. برای کسب اطلاعات بیشتر در مورد تجهیزات اندازه‌گیری دما با ما در تماس باشید. انتخاب مناسب‌ترین محصول با توجه به کاربرد شما یکی از مواردی است که حتماً باید به آن دقت شود.

از ریسک‌های خرید تجهیزات اندازه‌گیری دما مطلعید؟

اگر در هنگام خرید تجهیزات اندازه‌گیری دما نسبت به خصوصیات و ویژگی‌های آن‌ها آگاهی لازم را دارید؛ و همچنین بر کاربرد انواع مختلف آن اشراف کامل دارید ریسکی در خرید شما وجود نخواهد داشت. از طرفی بی‌دقتی در انتخاب و استفاده از تجهیزات داده برداری بی‌کیفیت، منجر به هدر رفتن سرمایه شما شده و دقت اندازه‌گیری‌تان را به شدت پایین خواهد آورد.

بهترین راه انتخاب و سفارش تجهیزات اندازه‌گیری دمای مورد نیازتان.

با توجه به کاربردهای گسترده و تنوع تجهیزات اندازه‌گیری دما، می‏‌توانید برای کسب اطلاعات بیشتر با شرکت پایاسنس در تماس باشید. انتخاب مناسب‌ترین محصول با توجه به کاربرد شما یکی از مواردی است که حتماً باید به آن دقت شود.

برای رفع نیازتان با شرکت پایاسنس در تماس باشید تا با توجه به حرفه‌تان، با کیفیت‏‌ترین و مناسب‌ترین محصول را با قیمتی مناسب در اختیار شما قرار دهیم.
